NHR-3300 三相综合电量表 香港虹润NHR仪表
产品说明

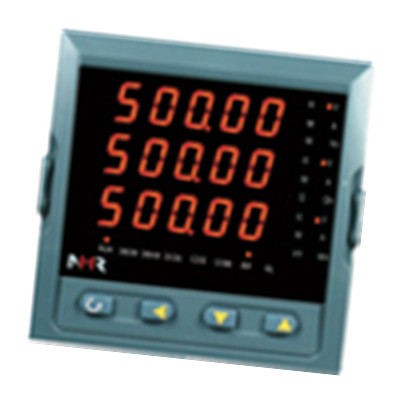

NHR-3300系列三相综合电量表采用工业级元器件，所有与外界的连接都做了电气隔离，内置抗雷击保护电路和电源滤波器。专业的EMC设计，对装置输入电源、模拟和数字电源进行实时的监测，保证了其运行的可靠性。产品广泛应用于分布式电力监控系统、变电站综合自动化系统、无人值守变电站、低压智能配电系统、智能型开关柜/配电盘、智能型箱变及楼宇自动化系统的数据采集。
三屏五位LED数码显示。
可直接采集三相交流电压、三相交流电流信号，可测量三相有功功率、三相无功功率、三相视在功率、三相功率因数、三相工频周波、三相谐波及各种电能。
具有模拟量输出、通讯输出和累积电能脉冲输出功能可选。
具有上下限报警报警功能，带LED报警灯指示。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
技术参数
| 测量参数 | 测量范围 | 测量误差 | 分辨力 | 过载 |
| 电压 | 0.0～500.0V/AC | ±(0.4%读数+0.1%量程) | 0.1V | 120% |
| 电流 | 0.01～5A/AC | ±(0.4%读数+0.1%量程) | 0.001A | 120% |
| 有功功率 | U*I*COSΦ |
PF=1.0； ±(0.4%读数+0.1%量程) |
0.1W | |
| 有功电能 | 99999 MWh | 0.1Wh | ||
| 无功功率 | U*I*SINΦ |
PF=0.0； ±(0.8%读数+0.1%量程) |
0.1Var | |
| 无功电能 | 99999 MVarh | 0.1Varh | ||
| 视在功率 | U*I | ±(0.4%读数+0.1%量程) | 0.1VA | |
| 视在电能 | 99999 MVAh | 0.1VAh | ||
| 功率因数 | 0.000～1.000 | ±0.02 | 0.001 | |
| 工频周波 | 45～65 Hz | ±0.05Hz | 0.01Hz | |
| 谐波 | 2～31次 |
| ①规格尺寸 | ②输入类型 | ||
| 代码 | 宽*高*深 | 代码 | 测量类型 |
|
A C |
160*80*130mm 96*96*130mm |
I V W Ep E3P War Eq VA Es COS Hz Har |
三相交流电流 三相交流电压 三相有功功率 三相有功电能 三相有功平衡功率 三相无功功率 三相无功电能 三相视在功率 三相视在电能 三相功率因数 三相工频周波 三相谐波 |
| ③输出类型 | |||
| 代码 | 输出类型(负载电阻RL) | ||
|
X 0 1 2 3 4 8 |
无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 特殊规格 |
||
| ④报警输出 | ⑤通讯输出 | ||
| 代码 | 报警路数 | 代码 | 通讯接口(通讯协议) |
|
X 2 |
无输出 2限报警 |
X D1 D2 |
无输出 RS485通讯(Modbus) RS232通讯(Modbus) |
| ⑥累积脉冲输出 | ⑥供电电源 | ||
| 代码 | 累积脉冲输出 | 代码 | 电压范围 |
|
X PO |
无输出 累积脉冲输出 |
A D |
AC100～240V （50/60Hz） DC20～29V |
