香港虹润 NHR-7100/7100R 液晶汉显控制仪/无纸记录仪 | ||||
| 出品单位：西安奥信自动化仪表有限公司 | |||||
| 联系电话：029-86691808 86691828 | |||||
| 传 真：029-86691808 | |||||
在线客服：
|

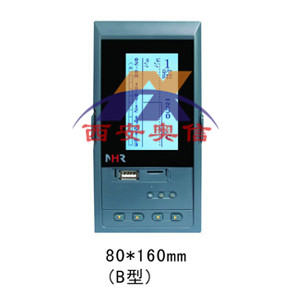

香港虹润 NHR-7100/7100R 液晶汉显控制仪/无纸记录仪
产品描述
NHR-7100/7100R系列液晶汉显控制仪/无纸记录仪是一种智能化的多功能二次仪表，适用于对各种过程参量进行监测、控制、记录与远传。
4路***信号输入,可输入直流电流、直流电压、毫伏、热电阻、热电偶等信号；0.2级测量精度。
具有模拟量变送输出与继电器接点输出可选。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
支持RS232C打印功能，具有手动打印、定时打印功能。
带DC24V馈电输出，为现场变送器配电。
带USB数据转存功能和SD卡扩展功能。
输入、输出、电源、通讯相互之间采用光电隔离技术。
仪表面板
 |
 |
|
| 160*80mm(A型) | 80*160mm(B型) | 96*96mm(C型) |
 |
|
|
| 160*80mm(A型) | 80*160mm(B型) | 96*96mm(C型) |
|
①显示面板 ②USB、SD接口 ③确认键  显示通道切换键  时标切换键  ④光标右移键 ⑤光标左移键 ⑥光标上移键 ⑦光标下移键 |
仪表选型
NHR-71 □-□-□-□-□
液晶汉显控制仪 ① ② ③ ④ ⑤
NHR-71 □R-□-□-□-□
无纸记录仪 ① ② ③ ④ ⑤
|
①输入通道 |
②规格尺寸 |
||
|
代码 |
输入通道 |
代码 |
宽*高*深 |
|
01 |
1路输入 |
A |
160*80*110mm（横式） |
|
③报警输出（备注1） |
④供电电源 |
||
|
代码 |
报警通道（继电器接点输出） |
代码 |
电压范围 |
|
X |
无输出 |
A |
AC/DC 100～240V(AC/50-60Hz) |
|
⑤附加功能(以下功能可全选，用“/”隔开，不选功能可省略) |
|||
|
变送输出(备注1) |
通讯输出 |
||
|
代码 |
输出通道 |
代码 |
通讯接口(通讯协议) |
|
1 |
1路变送输出 |
D1 |
RS-485通讯接口（Modbus RTU） |
|
馈电输出 |
|||
|
代码 |
馈电输出（输出电压) |
||
|
1P |
1路馈电输出 |
||
|
适用于带记录的仪表 |
|||
|
USB转存功能 |
扩展功能 |
||
|
代码 |
转存功能 |
代码 |
扩展功能 |
|
U |
USB卡转存（配1GB U盘） |
SD |
SD卡扩展（容量8GB） |
1、变送输出与报警输出可组合，变送输出+报警输出≤6
2、仪表型号举例：
例1：NHR-7101-A-2-A-1/D1(4～20mA输入，4～20mA输出)
含义：单路液晶汉显控制仪，160*80*110mm的规格尺寸，2限报警输出，AC100～240V供电，1路变送输出，RS485通讯。
例2：NHR-7104R-B-X-A-4/1P/U(4路4～20mA输入，4路4～20mA输出)
含义：四路输入无纸记录仪，80*160*110mm的规格尺寸，无报警输出，AC100～240V供电，4路变送输出，1路馈电输出，USB转存功能。
