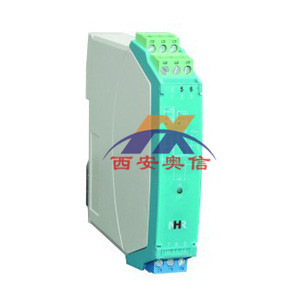

检测端隔离栅 虹润 NHR-A33变送器
产品描述
    本产品给危险区的变送器提供电源，变送器产生的电流信号隔离转换成对应的线性电压或电流信号输出至安全区，或通过RS-485通迅、开关量输出方式隔离传输至安全区，并可给危险区的变送器提供隔离电源，该产品需独立供电，输入/输出/电源三隔离。可用在二、三线制变送器设备。
产品特点
单双输入，单双输出。
输入信号类型需指定。
输出信号为模拟量信号、RS-485信号或开关量信号。
具有配电（24V）功能。
接线图

模拟量输出接线图


RS485输出接线图

开关量输出接线图

结构外形图

技术参数

电源
额定工作电压范围	DC24V±10%
功耗	RS-485输出：≤0.9W 模拟量输出：≤1.8W(单路)，≤2.2W(双路) 开关量输出：≤1.8W
危险侧
输入信号类型	0～10mA，4～20mA，0～20mA，4～20mA开方，0～10mA开方 (订货时确定或配置编程器自行编程）
输入阻抗	≤250Ω
安全侧
输出信号类型	模拟量输出，RS-485信号输出，开关量输出
输出负载特性	电流输出时：RL≤500Ω，电压输出时：RL≥250KΩ
RS485信号输出	传输延时≤10μs，信号传输率≤9.6kbps
开关量输出	继电器输出驱动能力：125VAC/0.6A，30VDC/2A。 继电器响应时间：＜5ms。 晶体管集电极输出：高电平VCC(≤30V)，低电平≤2.5V。 晶体管发射极输出：高电平VCC-2.5V，低电平≤0.5V。
测量精度	0.2%FS±1字
绝缘强度
本安端与非本安端	2500V，a.c;1min
环境条件
环境温度	0～50℃
环境湿度	5%～95%RH（非结露）
标准
电磁兼容性	符合GB/T18268工业设备应用要求

仪表选型

					7		8		9		10
变送器输入检测端隔离栅                         NHR-A33				-	□	/	□	-	□	/	□
位	规格		注释		| | | ↓ □	/	| | | ↓ □		| | | | | | | | | | | | | ↓ □	/	| | | | | | | | | | | | | ↓ □
7/8	<输入>
	输入I/输入II(从列表中选择代码)
	代码	类型
	X	无输入(***于第Ⅱ路)
	25	0-20mA
	26	0-10mA
	27	4-20mA
	32	0-10mA开方
	33	4-20mA开方
9/10	<输出>
	输出I/输出II(从列表中选择代码)
	代码	类型
	X	无输出（***于第II路）
	0	4-20mA	模拟量输出
	1	1-5V
	2	0-10mA
	3	0-5V
	4	0-20mA
	5	0-10V（不可切换）
	D1	RS485输出（***于第I路）	485输出
	K1	继电路接点	开关量输出
	K2	晶体管

注：仪表带两路输出时，有三种模式可选：
        a、模拟量输出+模拟量输出
        b、485输出+模拟量输出
        c、开关量输出+开关量输出
    型号举例：NHR-A33-27/27-0/0
    变送器输入检测端隔离栅，两路输入信号为：4-20mA，两路输出信号为：4-20mA。
