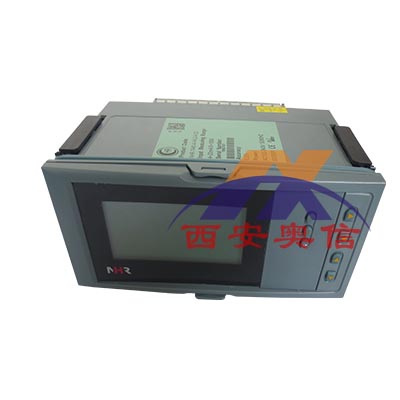

NHR-7500R手动操作记录仪 虹润手操器NHR-7500-B-0-2-A-1
	出品单位：西安奥信自动化仪表有限公司
	联系电话：029-86691808 86691828
	传 真：029-86691808
	在线客服：

NHR-7500R手动操作记录仪 虹润手操器NHR-7500-B-0-2-A-1

销售：数显仪表、无纸记录仪、过程校验仪、闪光报警器、继电器、隔离器、智能温度变送器、电工仪表与转速表
NHR-7500-B-0-2-A-1    NHR-7500-A-0-2-A-1   NHR-7500-A-0-2-A
产品介绍
    NHR-7500/7500R系列液晶手动操作器/手动操作记录仪可接在各种调节器或计算机控制系统之后作备用仪表，在调节器失效时，可由本控制器替代进行手动操作，以保证生产的*；能接受与系统同步的给定信号和反馈信号，根据外给定信号进行调节，输出相应的控制量，并可取代小功率伺服放大器直接驱动阀门；可配合各种执行器对电磁阀、电动调节阀、变频器等设备进行控制、数据采集等功能。仪表全面采用了表面贴装工艺，并采用多重保护和隔离设计，抗干扰能力强，可靠性高。嵌入式操作系统，带USB数据转存功能，存储时间长可达720天。
技术参数

测量输入
输入信号	电流：0～20mA、0～10mA、4～20mA、0～10mA开方、4～20mA开方 输入阻抗：≤100Ω 输入电流大限制：≤30mA
电压：0～5V、1～5V、0～10V（特殊定制）、0～5V开方、1～5V开方、0～20 mV、0～100mV 输入阻抗：≥500KΩ
热电阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2
线性电阻：0～400Ω
热电偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
输出
输出信号	模拟输出：4～20mA（负载电阻≤480Ω）、0～20mA（负载电阻≤480Ω）、0～10mA（负载电阻≤960Ω）、1～5V（负载电阻≥250KΩ）、0～5V（负载电阻≥250KΩ）、0～10V（负载电阻≥4KΩ）（特殊定制）
开关量输出：继电器控制输出—AC220V/2A、DC24V/2A（阻性负载）；SSR固态继电器驱动电压输出—DC12±2.5V/30mA（容量）；SCR可控硅过零触发脉冲输出—AC400V/0.5A（容量）
馈电输出：DC24V±1，负载电流≤50mA
通讯输出：RS485/RS232通讯接口，波特率1200～9600bps可设置，采用标准MODBUS RTU通讯协议，RS485通讯距离可达1公里；RS232通讯距离可达：15米。
综合参数
测量精度	0.2%FS±1d
设定方式	面板轻触式按键设定；参数设定值密码锁定；设定值断电*保存。
显示方式	背光式3.5英寸128*64高分辩率点阵式白屏黑字液晶屏 显示内容可由汉字，数字，过程曲线，棒图等组成，通过面板按键可完成画面翻页，历史数据前后搜索，曲线时标变更等
记录间隔	1、2、4、6、15、30、60、120、240秒九档可供选择
存储长度	3天（间隔1秒时）—720天（间隔240秒时）
数据备份与转存	大支持2GB优盘进行历史数据备份；大支持2GB SD卡进行数据扩展
打印控制	打印接口为RS-232C，可直接配接SP-A40SH系列串行打印机
使用环境	环境温度：0～50℃；相对湿度：≤85%RH；避免强腐蚀气体。
工作电源	AC 100～240V（开关电源），50-60Hz； DC 12～36V

产品特点
*信号输入，可输入直流电流、直流电压、毫伏、热电阻、热电偶等信号；0.2级测量精度。
具有电压、电流、SSR驱动、可控硅过零触发、继电器正反转等控制输出方式可选。
控制输出手动/自动无扰动切换功能。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
支持RS232C打印功能，具有手动打印、定时打印功能。
带DC24V馈电输出，为现场变送器配电。
带USB数据转存功能和SD卡扩展功能。
输入、输出、电源、通讯相互之间采用光电隔离技术。
仪表选型
NHR-7500-□-□-□-□-□液晶手动操作器
              ① ② ③ ④ ⑤
NHR-7500R-□-□-□-□-□液晶手动操作记录仪
             ① ② ③ ④ ⑤

①规格尺寸		②控制输出
代码	宽*高*深	代码	输出类型（负载电阻RL）
A B C	160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式）	0 1 2 3 4 5 K7 K8 K9	4-20mA(RL≤480Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤960Ω) 0-5V(RL≥250KΩ) 0-20mA(RL≤480Ω) 0-10V(RL≥4KΩ) 继电器正反转输出 可控硅正反转输出(适用于大功率负载) 固态继电器正反转输出
③报警输出（备注1）
代码	报警通道(继电器接点输出)
X 1 2 3 4 5	无输出 1限报警 2限报警 3限报警 4限报警 5限报警
		④供电电源
		代码	电压范围
		A D	AC/DC 100～240V(AC/50-60Hz) DC 12～36V
⑤附加功能(以下功能可全选，用“/”隔开，不选功能可省略)
变送输出(备注1)		通讯输出
代码	输出通道	代码	通讯接口(通讯协议)
1 2 3	1路变送输出 2路变送输出 3路变送输出	D1 D2 D3	RS485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU） RS232C打印接口
馈电输出
代码	馈电输出（输出电压)
1P 2P	1路馈电输出 2路馈电输出 如“2P（12/24）”表示#路12V,第二路24V馈电输出。
适用于带记录的仪表
USB转存功能		扩展功能
代码	转存功能	代码	扩展功能
U	USB卡转存（U盘）	SD	SD卡扩展（Micro SD卡）
