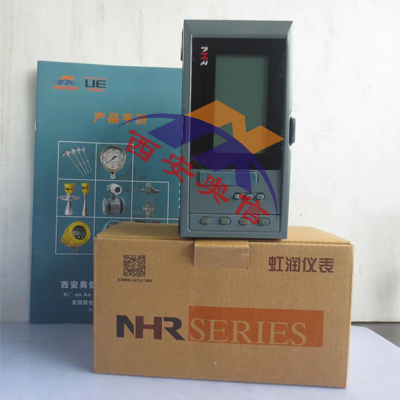

流量仪表NHR-7602-A-2-A-D1/2P 虹润记录仪NHR-7610R
	出品单位：西安奥信自动化仪表有限公司
	联系电话：029-86691808 86691828
	传 真：029-86691808
	在线客服：

流量仪表NHR-7602-A-2-A-D1/2P 虹润记录仪NHR-7610R

销售：数显仪表、无纸记录仪、过程校验仪、闪光报警器、继电器、隔离器、智能温度变送器、电工仪表与转速表
NHR-7610R-C-X-A-D1    NHR-7610-C-X-A-D1    NHR-7601-C-X-A-D1/1P
产品介绍
      NHR-7600系列液晶流量积算控制仪是一款主要解决区域集中供暖中供需双方贸易规约、锅炉蒸汽计量和完善流量测量精度而设计的产品，它以32位ARM微处理器为核心，配置高速AD和大容量存储器的功能齐全二次仪表。仪表全面采用了表面贴装工艺，并采用多重保护和隔离设计，抗干扰能力强，可靠性高。嵌入式操作系统，带USB数据转存功能，存储时间长可达720天。可自动判断饱和蒸汽到过热蒸汽，适合对蒸汽的热能进行过程监测，总量累积控制；可随时通过U盘和上位机分析软件随时调阅过程量变化的历史曲线或相关的历史数据，可与V锥等多种流量传感器配套使用，仪表还具有良好的防盗、防掉电等性能特点。
技术参数

测量输入
输入信号	电流：0～20mA、0～10mA、4～20mA 输入阻抗：≤100Ω 输入电流大限制：≤30mA
电压：0～5V、1～5V、0～10V（特殊定制）、0～20mV、0～100mV 输入阻抗：≥500KΩ
热电阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2
线性电阻：0～400Ω
热电偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
频率信号：范围：0～10KHz，波形：矩形、正弦波、方波
输出
输出信号	模拟输出：4～20mA（负载电阻≤480Ω）、0～20mA（负载电阻≤480Ω）、0～10mA（负载电阻≤960Ω）、1～5V（负载电阻≥250KΩ）、0～5V（负载电阻≥250KΩ）、0～10V（负载电阻≥4KΩ）（特殊定制）
报警输出：继电器控制输出—AC220V/2A、DC24V/2A（阻性负载）
馈电输出：DC24V±1，负载电流≤50mA
通讯输出：RS485/RS232通讯接口，波特率1200～19200bps可设置，采用标准MODBUS RTU通讯协议，RS485通讯距离可达1公里；RS232通讯距离可达：15米。
综合参数
测量精度	0.2%FS±1d
设定方式	面板轻触式按键设定；参数设定值密码锁定；设定值断电*保存。
显示方式	背光式3.5英寸128*64高分辩率点阵式白屏黑字液晶屏 显示内容可由汉字，数字，过程曲线，棒图等组成，通过面板按键可完成画面翻页，历史数据前后搜索，曲线时标变更等
记录间隔	1、2、4、6、15、30、60、120、240秒九档可供选择
存储长度	3天（间隔1秒时）—720天（间隔240秒时）
数据备份	大支持2GB优盘进行历史数据备份；大支持2GB SD卡进行数据扩展
打印控制	打印接口为RS232C，可直接配接SP-A40SH系列串行打印机
使用环境	环境温度：0～50℃；相对湿度：≤85%RH；避免强腐蚀气体。
工作电源	AC 100～240V（开关电源），50/60Hz；DC 12～36V（开关电源）。
功耗	≤5W

产品特点
*信号输入，可输入直流电流、直流电压、毫伏、热电阻、热电偶、频率等信号；0.2级测量精度。
仪表具有贸易结算功能，可设置小流量补足、停电补足、信号断线补偿功能、报表功能、停电/上电记录功能、报表功能、总掉电时间和总掉电次数记录功能，同时具有良好的“防盗”功能。
内置多种流量积算公式，适应各测量场合，具备流量系数K自动演算功能。
可对测量介质进行定量控制，带手/自动启动、停止、清零功能。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
支持RS232C打印功能，具有手动打印、定时打印功能。
带DC24V馈电输出，为现场变送器配电。
带USB数据转存功能和SD卡扩展功能。
输入、输出、电源、通讯相互之间采用光电隔离技术。
技术选型
NHR-76 □-□-□-□-□液晶流量(热能)/热(冷)量积算控制仪
            ① ② ③ ④ ⑤
NHR-76 □R-□-□-□-□液晶流量(热能)/热(冷)量积算记录仪
            ① ② ③ ④ ⑤

①类型		②规格尺寸
代码	输入通道	代码	宽*高*深
01 02 10	单路无补偿流量积算仪 温压补偿流量积算 热(冷)量积算仪	A B C	160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式）
③报警输出（备注1）		④供电电源
代码	报警通道（继电器接点输出）	代码	电压范围
X 1 2 3 4 5 6	无输出 1限报警 2限报警 3限报警 4限报警 5限报警 6限报警	A D	AC/DC 100～240V(AC/50-60Hz) DC 12～36V
⑤附加功能(以下功能可全选，用“/”隔开，不选功能可省略)
变送输出(备注1)		通讯输出/外部事件输入
代码	输出通道	代码	通讯接口(通讯协议)
1 2 3 4	1路变送输出 2路变送输出 3路变送输出 4路变送输出	D1 D2 D3 Y	RS485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU） RS232C打印接口 启动、停止、清零
馈电输出
代码	馈电输出（输出电压)
1P 2P	1路馈电输出 2路馈电输出 如“2P（12/24）”表示#路12V，第二路24V馈电输出。
适用于带记录的仪表
USB转存功能		扩展功能
代码	转存功能	代码	扩展功能
U	USB卡转存（U盘）	SD	SD卡扩展(Micro SD卡)
