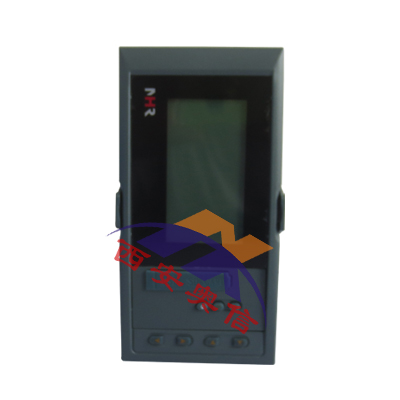

多回路测量仪表NHR-7720-A-2-A/D1 虹润巡检仪NHR-7700
	出品单位：西安奥信自动化仪表有限公司
	联系电话：029-86691808 86691828
	传 真：029-86691808
	在线客服：

多回路测量仪表NHR-7720-A-2-A/D1 虹润巡检仪NHR-7700

销售：数显仪表、无纸记录仪、过程校验仪、闪光报警器、继电器、隔离器、智能温度变送器、电工仪表与转速表
NHR-7720-A-2-A/D1     NHR-7710-A-X-A     NHR-7720A-1-A-D1
产品介绍
    NHR-7700系列液晶多回路测量显示控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于需要进行多测量点巡回检测的系统。仪表全面采用了表面贴装工艺，并采用多重保护和隔离设计，抗干扰能力强，可靠性高。
仪表可选择8路或16路*信号输入，各输入通道信号互不干扰，报警方式可选择“统一报警输出”、“16限分别报警输出”，变送输出方式可以选择“统一变送输出”、“8路分别变送输出”、并带有RS485/232通讯等输出功能，是一款功能齐全的汉显仪表。
技术参数

测量输入
输入信号	电流：0～20mA、0～10mA、4～20mA、0～10mA开方、4～20mA开方 输入阻抗：≤100Ω 输入电流大限制：≤30mA
电压：0～5V、1～5V、0～10V（特殊定制）、0～5V开方、1～5V开方、0～20 mV、0～100mV 输入阻抗：≥500KΩ
热电阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2
线性电阻：0～400Ω
热电偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
输出
输出信号	模拟输出：4～20mA（负载电阻≤480Ω）、0～20mA（负载电阻≤480Ω） 0～10mA（负载电阻≤960Ω）、1～5V（负载电阻≥250KΩ） 0～5V(负载电阻≥250KΩ)、0～10V（负载电阻≥4KΩ）（特殊定制）
报警输出：继电器控制输出—AC220V/2A、DC24V/2A（阻性负载）
馈电输出：DC24V±1，负载电流≤50mA
通讯输出：RS485/RS232通讯接口，波特率1200～9600bps可设置，采用标MODBUS RTU通讯协议，RS-485通讯距离可达1公里；RS-232通讯距离可达：15米。
综合参数
测量精度	0.2%FS±1d
设定方式	面板轻触式按键设定；参数设定值密码锁定；设定值断电*保存。
显示方式	背光式3.5英寸128*64高分辨率点阵式白屏黑字液晶屏显示内容可由汉字，数字，过程曲线，棒图等组成，通过面板按键可完成画面翻页，历史数据前后搜索，曲线时标变更等
刷新周期	2秒/16路
打印控制	打印接口为RS-232C，可直接配接SP-A40SH系列串行打印机
使用环境	环境温度：0～50℃；相对湿度：≤85%RH； 避免强腐蚀气体。
工作电源	AC 100～240V（开关电源），50-60Hz； DC 20～29V（开关电源）。
功耗	≤5W
结构	标准卡入式

产品特点
可选择8路或16路*信号输入，各输入通道信号互不干扰。
报警方式可选择“统一报警输出”、“分别报警输出”。
变送输出方式可以选择“统一变送输出”、“分别变送输出”。
仪表通信数据刷新周期2秒/16路。
可同屏选择大、小字体信号显示和报警状态显示。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印功能。
带DC24V馈电输出，为现场变送器配电。
输入、输出、电源、通讯相互之间采用光电隔离技术。
仪表选型
NHR-77 □-□-□-□-□液晶多路测量显示控制仪
          ① ② ③ ④ ⑤

①输入通道		③报警输出
代码	输入通道	代码	报警通道(继电器接点输出)
10 20	8路输入 16路输入	X 1 2	无输出 统一报警 分别报警
②规格尺寸
代码	宽*高*深
A B C	160*80*136mm（横式） 80*160*136mm（竖式） 96*96*136mm（方式）
		④供电电源
		代码	电压范围
		A D	AC/DC 100～240V(AC/50-60Hz) DC 12～36V
⑤附加功能(以下功能可全选，用“/”隔开，不选功能可省略)
变送输出(备注1)		通讯输出
代码	输出通道	代码	通讯接口(通讯协议)
1 2	统一变送输出 分别变送输出	D1 D2 D3	RS485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU） RS232C打印接口
馈电输出
代码	馈电输出（输出电压)
1P 2P	1路馈电输出 2路馈电输出 如“2P（12/24）”表示#路12V，第二路24V馈电输出。
