虹润数显仪 NHR-5100 单回路数字显示控制仪
产品描述
NHR-5100D-27-0/X/2/X/1P-D单回路数字显示控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域。

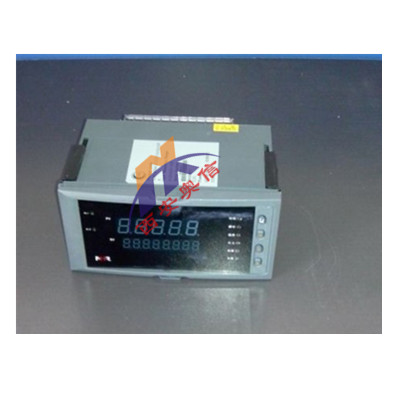

仪表面板
仪表面板
160*80mm(A型) 80*160mm(B型) 96*96mm(C型) 96*48mm(D型) 48*96mm(E型)
160*80mm(K型) 80*160mm(L型) 96*96mm(M型) 72*72mm(F型) 48*48mm(H型)
接线图

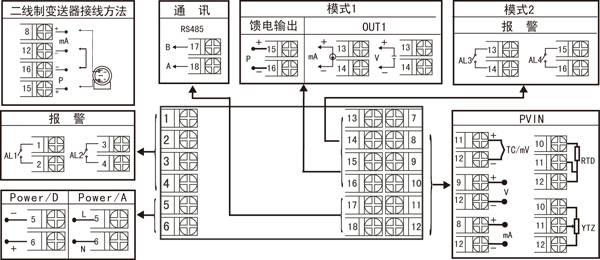

规格尺寸为A、B、C、D、E、K、L、M型接线图

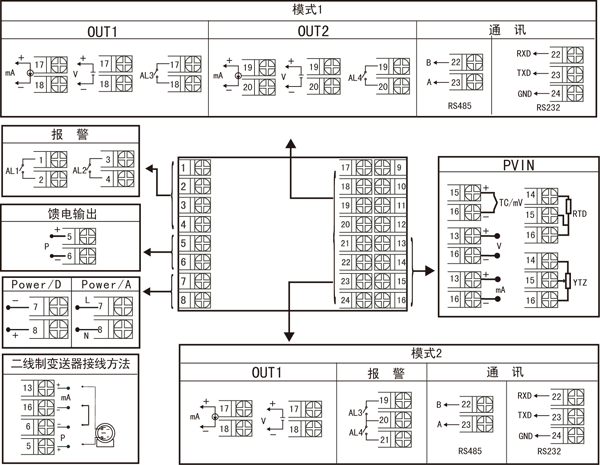

规格尺寸为F型接线图
规格尺寸为H型接线图
仪表选型
NHR-5100□-□-□/□/□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
| ①规格尺寸 | ②输入分度号 | ||
| 代码 | 宽*高*深 | 代码 | 分度号(测量范围) |
|
A B C D E F H K L M |
160*80*110mm(横式) 80*160*110mm(竖式) 96*96*110mm(方式) 96*48*110mm(横式) 48*96*110mm(竖式) 72*72*110mm(方式) 48*48*110mm(方式) 160*80*110mm(横式/光柱) 80*160*110mm(竖式/光柱) 96*96*110mm(方式/光柱) |
00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 38 55 56 |
热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E(0～1000℃) 热电偶T(-200.0～400.0℃) 热电偶J(0～1200℃) 热电偶R(0～1600℃) 热电偶N(0～1300℃) F2(700～2000℃) 热电偶Wre3-25(0～2300℃) 热电偶Wre5-26(0～2300℃) 热电阻Cu50(-50.0～150.0℃) 热电阻Cu53(-50.0～150.0℃) 热电阻Cu100(-50.0～150.0℃) 热电阻Pt100(-200.0～650.0℃) 热电阻BA1(-200.0～600.0℃) 热电阻BA2(-200.0～600.0℃) 线性电阻0～400Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切换) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 0～600V(-1999～9999)(不可切换) 全切换（备注1） 特殊规格 |
| ③变送输出1(OUT1) | |||
| 代码 | 输出类型(负载电阻RL) | ||
|
X 0 1 2 3 4 5 8 |
无输出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 0-10V(RL≥4KΩ) 特殊规格 |
||
| ④变送输出2(OUT2) | |||
| 代码 | 输出类型(负载电阻RL) | ||
|
X 0 1 2 3 4 5 8 |
无输出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 0-10V(RL≥4KΩ) 特殊规格 |
||
| ⑤报警(继电器接点输出) | |||
| 代码 | 报警限数 | ||
|
X 1 2 3 4 |
无输出 1限报警 2限报警 3限报警 4限报警 |
||
| ⑥通讯输出 | |||
| 代码 | 通讯接口(通讯协议) | ||
|
X D1 D2 D3 |
无通讯输出 RS485通迅接口(Modbus RTU) RS232通迅接口(Modbus RTU) RS232C打印接口 |
||
| ⑦馈电输出 | |||
| 代码 | 馈电输出(输出电压) | ||
|
X 1P 2P |
无输出 1路馈电输出 2路馈电输出 如“2P(12/24)”表示***路12V， 第二路24V馈电输出。 |
||
| ⑧供电电源 | |||
| 代码 | 电压范围 | ||
|
A D |
AC/DC 100-240V (50/60Hz) DC 20-29V |
||
| ⑨备注 | |||
| 无备注可省略 | |||
