NHR-7610虹润仪表 液晶热冷量积算控制仪 NHR-7610R
产品描述
    NHR-7610/7610R系列液晶热(冷)量积算控制仪/记录仪针对现场温度、流量等各种 信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于水暖等供热系统及空调计量热交换系统，对传热、传质实现在线计 量，从而为企业能源管理、能源消耗计量、技术经济提供依据。
***信号输入，可输入直流电流、直流电压、毫伏、热电阻、热电偶、频率等信号；0.2级测量精度。
仪表具有贸易结算功能，可设置小流量补足、停电补足、信号断线补偿功能、报表功能、停电/上电记录功能、报表功能、总掉电时间和总掉电次数记录功能，同时具有良好的“防盗”功能。
可对测量介质进行定量控制，带手/自动启动、停止、清零功能。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
支持RS232C打印功能，具有手动打印、定时打印功能。
带DC24V馈电输出，为现场变送器配电。
带USB数据转存功能和SD卡扩展功能。
输入、输出、电源、通讯相互之间采用光电隔离技术。
仪表面板

160*80mm(A型)	80*160mm(B型)	96*96mm(C型)

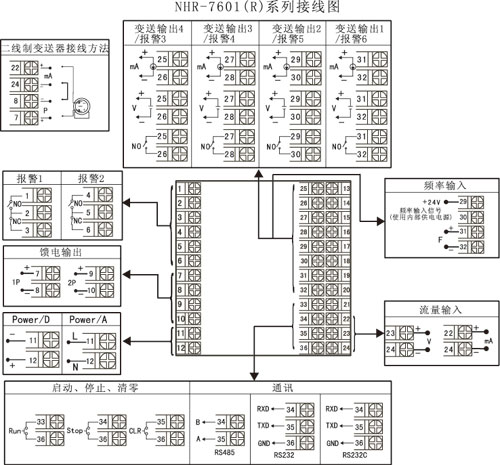

接线图



仪表选型
           NHR-7610 -□-□-□-□
热（冷）量积算控制仪 ① ② ③ ④
           NHR-7610 -□R-□-□-□
热（冷）量积算记录仪 ①  ② ③ ④

①规格尺寸		②报警输出（备注1）
代码	宽*高*深	代码	报警通道(继电器接点输出)
A B C	160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式）	X 1 2 3 4 5 6	无输出 1限报警 2限报警 3限报警 4限报警 5限报警 6限报警
③供电电源
代码	电压范围
A D	AC/DC 100～240V(AC/50-60Hz) DC 20～29V
④附加功能(以下功能可全选，用“/”隔开，不选功能可省略)
变送输出(备注1)		通讯输出
代码	输出通道	代码	通讯接口(通讯协议)
1 2 3 4	1路变送输出 2路变送输出 3路变送输出 4路变送输出	D1 D2 D3	RS-485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU） RS232C打印接口
馈电输出
代码	馈电输出（输出电压)
1P 2P	1路馈电输出 2路馈电输出 如“2P（12/24）”表示***路12V,第二路24V馈电输出。
适用于带记录的仪表
USB转存功能		扩展功能
代码	转存功能	代码	扩展功能
U	USB卡转存（配1GB U盘）	SD	SD卡扩展（容量8GB）

备注：
1、变送输出与报警输出可组合，变送输出+报警输出≤6；如果仪表选择频率信号输入时，变送输出***多只能选择两路，变送输出+报警输出≤4。
2、仪表型号举例：
例1：NHR-7610-A-2-A-1/D1/1P(两路PT100输入,一路4～20mA输入，一路4～20mA输出)。
含义：热(冷)量积算控制仪，160*80*110mm的规格尺寸，2限报警输出，AC100～240V供电，1路变送输出，RS485通讯，1路馈电输出。
例2：NHR-7610R-B-X-A-2/1P/U(两路PT100输入,一路4～20mA输入，两路4～20mA输出)。
含义：热(冷)量积算控制记录仪，80*160*110mm的规格尺寸，无报警输出，AC100～240V供电，2路变送输出，1路馈电输出，USB转存功能。

①显示面板 ②USB、SD接口 ③确认键 显示通道切换键 时标切换 ④光标右移键 ⑤光标左移键 ⑥光标上移键 ⑦光标下移键
