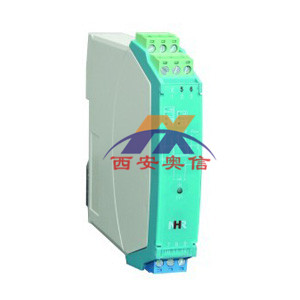

隔离器安全栅 虹润NHR-A31 检测端隔离栅
产品描述
本产品将来自危险区的电压信号转换成电压、电流、RS485信号或开关量信号，从危险区隔离传送到安全区，该产品需独立供电，输入/输出/电源三隔离。可用在电压信号输出设备。
产品特点
单双输入，单双输出
输出信号类型需指定
输出信号为模拟量信号、RS-485信号或开关量信号
技术参数
| 电源 | |
| 额定工作电压范围 | DC24V±10% |
| 功耗 |
RS-485输出：≤0.7W 模拟量输出：≤1.4W(单路)，≤1.8W(双路) 开关量输出：≤1.4W |
| 危险侧 | |
| 输入信号类型 | 0～5V，1～5V，0～5V开方，1～5开方 (订货时确定或配置编程自行编程) |
| 输入阻抗 | ≥510KΩ |
| 安全侧 | |
| 输出信号类型 | 模拟量输出，RS-485信号输出，开关量输出 |
| 输出负载特性 | 电流输出时：RL≤500Ω，电压输出时：RL≥250KΩ |
| RS485信号输出 | 传输延时≤10μs，信号传输率≤9.6kbps |
| 开关量输出 |
继电器输出驱动能力：125VAC/0.6A，30VDC/2A 继电器响应时间：＜5ms 晶体管集电极输出：高电平VCC(≤30V)，低电平≤2.5V 晶体管发射极输出：高电平VCC-2.5V，低电平≤0.5V |
| 测量精度 | 0.2%FS±1字 |
| 绝缘强度 | |
| 本安端与非本安端 | 2500V，a.c;1min |
| 环境条件 | |
| 环境温度 | 0～50℃ |
| 环境湿度 | 5%～95%RH（非结露） |
| 标准 | |
| 电磁兼容性 | 符合GB/T18268工业设备应用要求 |
| 7 | 8 | 9 | 10 | ||||||||
| 电压输入检测端隔离栅 NHR-A31 | - | □ | / | □ | - | □ | / | □ | |||
| 位 | 规格 | 注释 |
| | | ↓ □ |
/ |
| | | ↓ □ |
| | | | | | | | | | | | | ↓ □ |
/ |
| | | | | | | | | | | | | ↓ □ |
|||
| 7/8 | <输入> | ||||||||||
| 输入I/输入II (从列表中选择代码) | |||||||||||
| 代码 | 类型 | ||||||||||
| X | 无输入（***于第II路） | ||||||||||
| 28 | 0-5V | ||||||||||
| 29 | 1-5V | ||||||||||
| 34 | 0-5V开方 | ||||||||||
| 35 | 1-5V开方 | ||||||||||
| 9/10 | <输出> | ||||||||||
| 输出I/输出II (从列表中选择代码) | |||||||||||
| 代码 | 类型 | ||||||||||
| X | 无输出（***于第II路） | ||||||||||

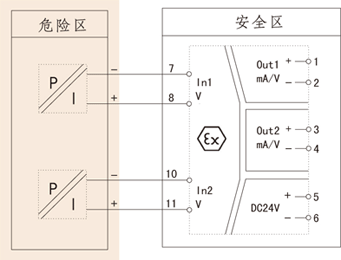

| 0 | 4-20mA | 模拟量输出 | |||||||||
| 1 | 1-5V | ||||||||||
| 2 | 0-10mA | ||||||||||
| 3 | 0-5V | ||||||||||
| 4 | 0-20mA | ||||||||||
| 5 | 0-10V（不可切换） | ||||||||||

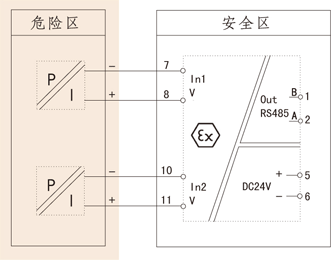

| D1 | RS485输出（***于第I路） | 485输出 | |||||||||

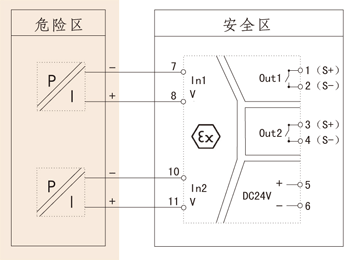

| K1 | 继电路接点 | 开关量输出 | |||||||||
| K2 | 晶体管 | ||||||||||
