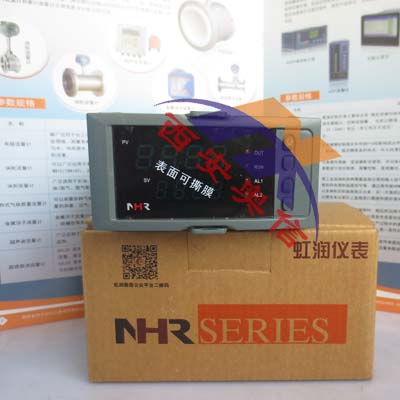

虹润NHR-1103 三位数字显示控制仪

产品介绍
   NHR-1103系列经济型三位数字显示控制仪采用模块化结构、操作方便、性价比高，适用于轻工机械、烘箱、实验设备、加热/冷却等控温范围在0～999℃的对象。
常用型号
NHR-1103C-00-0-X-A   NHR-1103C-11-0-X-A   NHR-11003C-14-0-X-A
NHR-1103E-02-0-X-A   NHR-1103E-02-0-X-A   NHR-11003C-02-0-1-A
NHR-1103F-11-0-1-A    NHR-1103F-02-0-1-A    NHR-1103F-14-0-1-A
产品特点
  单通道输入，双排三位数码管显示。
  可测量10种热电偶热电阻信号，用户可根据需求任意设置输入类型，测量精度为0.3％。
  热电阻热电偶信号分辨率可切换：1℃或0.1℃。
  具备上下限报警功能，带LED报警灯指示。
  具有电压、电流变送输出信号可选。
  输入、输出、电源相互之间采用光电隔离技术。
  具备多种外形尺寸及样式供用户选择。
  参数设定密码锁定，参数设置断电***保存。

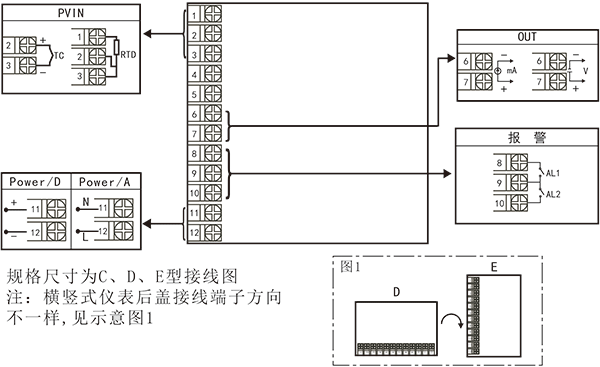

接线图

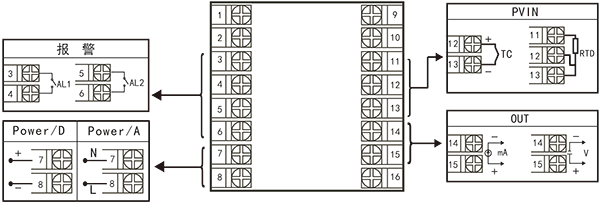

规格尺寸为F型接线图

数显仪表常用系列
NHR-1103系列经济型三位数字显示控制仪
NHR-1303系列经济型三位模糊PID温控器
NHR-1100/1104系列简易型数字显示控制仪
NHR-1300/1304系列傻瓜式模糊PID温控器
NHR-1340系列傻瓜式60段模糊PID程序温控器
技术选型
NHR-1103 □-□-□/□-□-( )
         ① ② ③ ④ ⑤  ⑥

①规格尺寸		②输入分度号
代码	宽*高*深	代码	分度号（测量范围）
C D E F H	96*96*110mm（方式） 96*48*110mm（横式） 48*96*110mm（竖式） 72*72*110mm（方式） 48*48*110mm（方式）	00 01 02 03 04 05 06 07 11 14 55	热电偶B(400～999℃) 热电偶S(0～999℃) 热电偶K(0～999℃) 热电偶E(0～999℃) 热电偶T(0～400℃) 热电偶J(0～999℃) 热电偶R(0～999℃) 热电偶N(0～999℃) 热电阻Cu50(-50～150℃) 热电阻Pt100(-199～650℃) 全切换（备注1）
③变送输出(OUT)		④报警（继电器接点输出）
代码	输出类型（负载电阻RL）	代码	报警限数
X 0 1	无输出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ)	X 1 2	无输出 1限报警 2限报警
⑤供电电源		⑥备注
代码	电压范围	无备注可省略
A D	AC/DC 100～240V（50/60Hz） DC 12～36V
