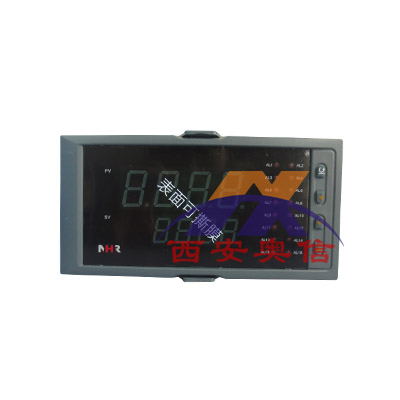

NHR-5700 虹润多回路温度巡检仪 NHR-5710多路数显控制仪
产品描述
NHR-5700系列多回路测量显示控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、 打印等处理，构成数字采集系统及控制系统，适用于需要进行多测量点巡回检测的系统。
常用型号
NHR-5710-27-X/2/X/X-A NHR-5710C-14-X/1/X/X-A NHR-5710A-14-X/1/X/X-A
NHR-5720A-14-0/X/X/X-A NHR-5720A-55-X/2/D1/1P-A NHR-5710A-14-X/1/X/X-A
NHR-5720A-14-X/1/X/X-A NHR-5710A-14-X-1-X-X-A NHR-5720C-55-X/1/X/X-A
产品特点
双屏LED数码显示，PV显示测量值，SV显示当前通道号。
可巡回检测8路或16路测量信号，各输入通道测量信号互不干扰。
具备36种信号输入类型，用户可根据需求任意设置输入类型，各通道可同时输入不同的信号类型；0.2％级测量精度。
报警方式可选择“统一报警输出”、“分别报警输出”；“统一报警输出”时通过参数设置可选择带记忆报警和不带记忆报警功能，仪表面板带LED报警指示灯。
变送输出方式可以选择“统一变送输出”、“分别变送输出”、“按指定输入通道的采样值变送”、“16路采样值加权平均变送”、“16路输入大值变送”、“16路输入小值变送”。
仪表数据刷新周期2秒/16路。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印功能。
带DC24V馈电输出，为现场变送器配电。
输入、输出、电源、通讯相互之间采用光电隔离技术。
参数设定密码锁定，参数设置断电***保存，具备参数恢复系统原始设置功能。
技术参数
| 输入 | |||||
| 输入信号 | 电流 | 电压 | 电阻 | 电偶 | |
| 输入阻抗 | ≤250Ω | ≥500KΩ | |||
| 输入电流大限制 | 30mA | ||||
| 输入电压大限制 | ＜6V | ||||
| 输出 | |||||
| 输出信号 | 电流 | 电压 | 继电器 | 24V配电或馈电 | |
| 输出时允许负载 | ≤500Ω |
≥250 KΩ （注：需要更高负载能力时须更换模块） |
AC220V/2A DC24V/2A |
≤30mA | |
| 综合参数 | |||||
| 测量精度 | 0.2%FS±1字 | ||||
| 设定方式 | 面板轻触式按键数字设定；参数设定值密码锁定；设定值断电***保存。 | ||||
| 显示方式 | -1999～9999测量值显示、设定值显示，发光二级管工作状态显示 | ||||
| 使用环境 | 环境温度：0～50℃；相对湿度：≤85%RH； 避免强腐蚀气体。 | ||||
| 工作电源 | AC 100～240V（开关电源） （50-60HZ）； DC 20～29V （开关电源）。 | ||||
| 功耗 | ≤4W | ||||
| 结构 | 标准卡入式 | ||||
| 通讯 |
采用标准MODBUS通讯协议，RS-485通讯距离可达1公里；RS-232通讯距离可达：15米。 注：仪表带通讯功能时，通讯转换器好选用有源转换器 |
||||
| ①规格尺寸 | ②输入分度号 | ||
| 代码 | 宽*高*深 | 代码 | 分度号（测量范围） |
|
A B C |
160*80*136mm（横式） 80*160*136mm（竖式） 96*96*136mm（方式） |
00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56 |
热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E(0～1000℃) 热电偶T(-200.0～400.0℃) 热电偶J(0～1200℃) 热电偶R(0～1600℃) 热电偶N(0～1300℃) F2(700～2000℃) 热电偶Wre3-25(0～2300℃) 热电偶Wre5-26(0～2300℃) 热电阻CU50(-50.0～150.0℃) 热电阻CU53(-50.0～150.0℃) 热电阻CU100(-50.0～150.0℃) 热电阻PT100(-200.0～650.0℃) 热电阻BA1(-200.0.0～600.0℃) 热电阻BA2（-200.0～600.0℃） 线性电阻0～400Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切换) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 全切换（备注1） 特殊规格 |
| ③变送输出（备注2） | |||
| 代码 | 输出类型(输出方式与负载电阻RL) | ||
|
X 0 1 2 3 4 00 01 02 03 04 8 |
无输出 4-20mA(统一变送;RL≤380Ω) 1-5V(统一变送;RL≥250KΩ) 0-10mA(统一变送;RL≤760Ω) 0-5V(统一变送;RL≥250KΩ) 0-20mA(统一变送;RL≤380Ω) 4-20mA(分别变送;RL≤380Ω) 1-5V(分别变送;RL≥250KΩ) 0-10mA(分别变送;RL≤760Ω) 0-5V(分别变送;RL≥250KΩ) 0-20mA(分别变送;RL≤380Ω) 特殊规格 |
||
| ④报警输出（继电器接点输出）（备注2） | |||
| 代码 | 报警通道 | ||
|
X 1 2 |
无输出 统一报警 分别报警 |
||
| ⑤通讯输出 | |||
| 代码 | 通讯接口（通讯协议） | ||
|
X D1 D2 D3 |
无输出 RS485通讯接口(Modbus RTU) RS232通讯接口(Modbus RTU) RS232C打印接口 |
||
| ⑥馈电输出 | |||
| 代码 | 馈电输出（输出电压） | ||
|
X 1P 2P |
无输出 1路馈电输出 2路馈电输出 如“2P（12/24）” 表示#路12V，第二路24V馈电输出。 |
||
| ⑦供电电源 | |||
| 代码 | 电压范围 | ||
|
A D |
AC100-240V(50/60Hz) DC 20-29V |
||
| ⑧备注(无可省略) | |||
