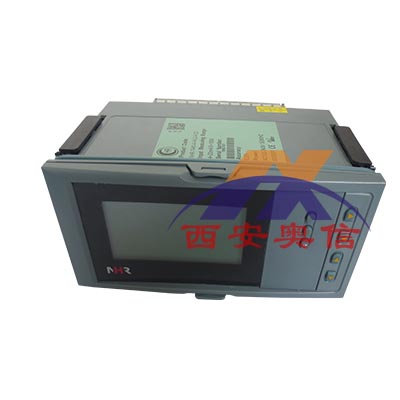

虹润NHR-7100液晶汉显控制仪 NHR-7100R无纸记录仪
产品介绍
NHR-7100/7100R系列液晶汉显控制仪/无纸记录仪在设计上吸纳了当今电脑结构思路：硬件上采用内带快闪存储器的新型微处理器，扩充了数据存储区，显示器采用3.5英寸128*64高分辩率点阵式白屏黑字液晶屏，软件上引入中文WINDOWS的框架思路，并采用了数据压缩技术。带USB数据转存功能，存储时间长可达720天。仪表全面采用了表面贴装工艺，并采用多重保护和隔离设计，抗干扰能力强，可靠性高。仪表可同时输入4路***信号，输入通道相互隔离，并具有报警控制、模拟变送、RS485/232通讯等输出功能，是一款功能齐全的汉显仪表。
无纸记录仪常用系列
NHR-7100/7100R系列液晶无纸记录仪
NHR-7300/7300R系列液晶人工智能温控器
NHR-7400/7400R系列液晶四路人工智能调节记录仪
NHR-7500/7500R系列液晶手动操作器
常用型号
NHR-7101R-A-X-A-1P-USB NHR-7104-C-X-A NHR-7102R-A-X-A-2-U
NHR-7102R-A-2-A-U NHR-7101-C-X-A/D1/1P NHR-7103R-C-X-A-U
NHR-7101-C-X-A-D1 NHR-7102R-A-2-A-2-D1
技术参数
| 测量输入 | |
| 输入信号 |
电流：0～20mA、0～10mA、4～20mA、0～10mA开方、4～20mA开方 输入阻抗：≤100Ω 输入电流大限制：≤30mA |
|
电压：0～5V、1～5V、0～10V（特殊定制）、0～5V开方、1～5V开方、0～20 mV、0～100mV 输入阻抗：≥500KΩ |
|
| 热电阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2 | |
| 线性电阻：0～400Ω | |
| 热电偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26 | |
| 输出 | |
| 输出信号 |
模拟输出：4～20mA（负载电阻≤480Ω）、0～20mA（负载电阻≤480Ω） 0～10mA（负载电阻≤960Ω）、1～5V（负载电阻≥250KΩ） 0～5V（负载电阻≥250KΩ）、0～10V（负载电阻≥4KΩ）（特殊定制） |
| 报警输出：继电器控制输出—AC220V/2A、DC24V/2A（阻性负载） | |
| 馈电输出：DC24V±1，负载电流≤50mA | |
| 通讯输出：RS485/RS232通讯接口，波特率1200～9600bps可设置，采用标MODBUS RTU通讯协议，RS485通讯距离可达1公里；RS232通讯距离可达：15米。 | |
| 综合参数 | |
| 测量精度 | 0.2%FS±1d |
| 设定方式 | 面板轻触式按键设定；参数设定值密码锁定；设定值断电***保存。 |
| 显示方式 |
背光式3.5英寸128*64高分辨率点阵式白屏黑字液晶屏 显示内容可由汉字，数字，过程曲线，棒图等组成，通过面板按键可完成画面翻页，历史数据前后搜索，曲线时标变更等 |
| 记录间隔 | 1、2、4、6、15、30、60、120、240秒九档可供选择 |
| 存储长度 | 3天（间隔1秒时）—720天（间隔240秒时） |
| 数据备份 | 大支持2GB优盘进行历史数据备份；大支持2GB SD卡进行数据扩展 |
| 打印控制 | 打印接口为RS-232C，可直接配接SP-A40SH系列串行打印机 |
| 使用环境 | 环境温度：0～50℃；相对湿度：≤85%RH；避免强腐蚀气体。 |
| 工作电源 | AC 100～240V（开关电源），50-60Hz； DC 12～36V（开关电源）。 |
| 功耗 | ≤5W |
| 结构 | 标准卡入式 |
| ①输入通道 | ②规格尺寸 | ||
| 代码 | 输入通道 | 代码 | 宽*高*深 |
|
01 02 03 04 |
1路输入 2路输入 3路输入 4路输入 |
A B C |
160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式） |
| ③报警输出（备注1） | ④供电电源 | ||
| 代码 | 报警通道（继电器接点输出） | 代码 | 电压范围 |
|
X 1 2 3 4 5 6 |
无输出 1限报警 2限报警 3限报警 4限报警 5限报警 6限报警 |
A D |
AC/DC 100～240V(AC/50-60Hz) DC 12～36V |
| ⑤附加功能(以下功能可全选，用“/”隔开，不选功能可省略) | |||
| 变送输出(备注1) | 通讯输出 | ||
| 代码 | 输出通道 | 代码 | 通讯接口(通讯协议) |
|
1 2 3 4 |
1路变送输出 2路变送输出 3路变送输出 4路变送输出 |
D1 D2 D3 |
RS485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU） RS232C打印接口 |
| 馈电输出 | |||
| 代码 | 馈电输出（输出电压) | ||
|
1P 2P |
1路馈电输出 2路馈电输出 如“2P（12/24）”表示#路12V，第二路24V馈电输出。 |
||
| 适用于带记录的仪表 | |||
| USB转存功能 | 扩展功能 | ||
| 代码 | 转存功能 | 代码 | 扩展功能 |
| U | USB卡转存（U盘） | SD | SD卡扩展(Micro SD卡) |
