NHR-D13电量变送器 虹润仪表 NHR-D13单相LED变送器
产品介绍
NHR-D13是一款高性价比的智能电参数变送器，采用大规模集成电路，以低功耗的微处理器为核心，带五位LED数码显示及报警指示灯指示，配备按键操作更加方便。它应用数字采样技术对单相电气线路中的电压、电流、有功、无功、功率因素、频率、有功电能、无功电能及视在功率进行实时测量与显示，并通过RS485/RS232接口或模拟量变送输出接口对被测量电量数据进行远传，广泛应用于各种工业控制与测量系统及各种集散式/分布式电力监控系统中。

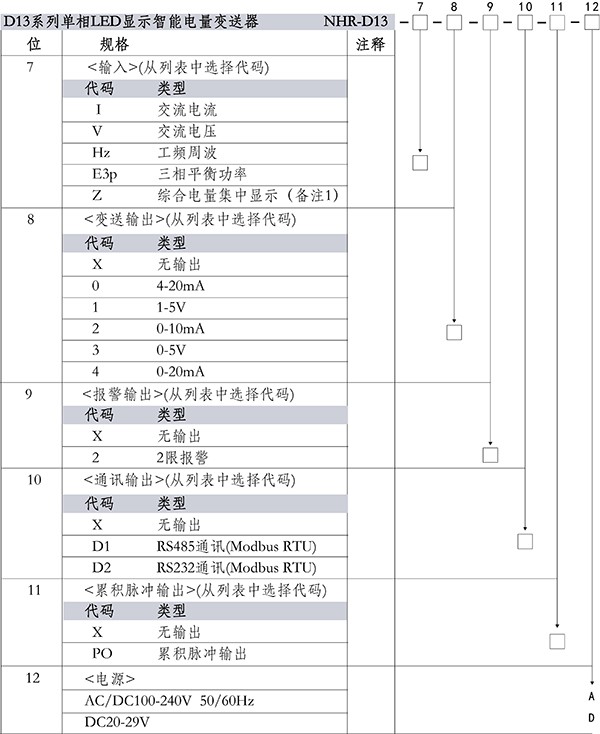

常用型号
NHR-D13-Z-0/X/X/X-A NHR-D13-I-0/X/D1/X-A NHR-D13-V-0/2/X/P0-A
NHR-D13-Hz-0/X/X-P0-A NHR-D13-E3P/0/2/D1/X-A NHR-D13-Z/X/2/X/X-A
技术参数
| 输入信号 | 交流0～500V输入，500V以上由电压互感器转换为满量程为100V的电压输入 |
| 交流0～5A输入，5A以上由电流互感器转换为满量程为5A的电流输入 | |
| 输出 | |
| 输出信号 | 4-20mA，0-10mA，0-20mA，1-5V，0-5V |
| 输出负载 | 电流型≤500Ω，电压型≥250KΩ |
| 报警输出 | 继电器，容量：AC220V/2A，DC24V/2A |
| 通讯 | MODBUS-RTU协议，RS485传输距离≤1000米，RS232传输距离≤10米；信号传输率≤9.6kbps |
| 电源 | |
| 电源 | DC24V(±10%)，AC100-265V 50/60Hz |
| 功耗 | ≤5W |
| 其它参数 | |
|
绝缘阻抗 (输入/输出/电源之间) |
≥100MΩ（500VDC时） |
|
耐压强度 (输入/输出/电源之间) |
1500Vrms（1 min，无火花） |
| 工作温度 | 0～50℃（无凝露、无结冰） |
| 相对湿度 | 25%～85%RH |
| 保存温度 | -10～60℃（无凝露、无结冰） |
| 安装方式 | 35mmDIN导轨安装 |
| 安装尺寸 | 77*132*57mm(宽*高*深) |
| 传输精度 | 0.3%FS |
| 响应时间 | ≤1S |
| 电磁兼容性 | 符合GB/T18268工业设备应用要求（IEC 61326-1） |
