NHR-3100D单相电量仪表 虹润仪表 NHR-3100A

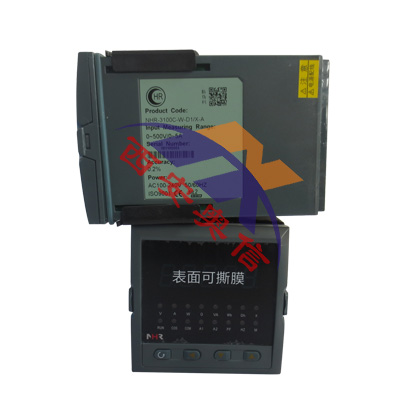

产品描述
NHR-3100系列单相电量表为新一代可编程智能仪表，它采用大规模集成电路，应用数字采样技术，对单相电气线路中的电压、电流、有功、无功、功率因素、相位值、频率、有功电能、无功电能及视在功率进行实时测量与显示，并通过RS485接口或模拟量变送输出接口对被测量电量数据进行远传。产品涵盖了智能电网用户端的低压电力信号采集、测量、计量、监控、保护、系统集成、成套智能配电柜及智能箱变等领域。
常用型号
NHR-3100C-W-D1/X-A NHR-3100D-V-X/X-A NHR-3100A-I-O/X-A
NHR-3100C-I-3-A NHR-3100C-V-3 NHR-3100D-I-X/X-A
NHR-3100A-I-0-X-X-X-A NHR-3100A-E3P-0-2-X-P0-A NHR-3100A-Z-0-X-D1-X-A
产品特点
五位LED数码显示。
可直接采集交流电压、电流信号，可测量有功功率、无功功率、视在功率、功率因数、工频周波及有功电能、无功电能、视在电能。
具有模拟量输出、通讯输出和累积电能脉冲输出功能可选。
具有上下限报警功能，带LED报警灯指示。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
具备多种外形尺寸及样式供用户选择。

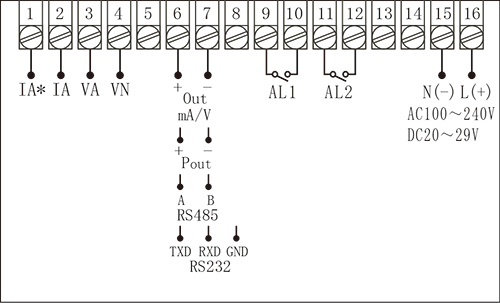

技术参数
| 输入 | |
| 输入信号 | 交流0～500V输入，500V以上由电压互感器转换为满量程为100V的电压输入 |
| 交流0～5A输入，5A以上由电流互感器转换为满量程为5A的电流输入 | |
| 输出 | |
| 输出信号 | 4-20mA，0-10mA，0-20mA，1-5V，0-5V |
| 输出负载 | 电流型≤500Ω，电压型≥250KΩ |
| 报警输出 | 继电器，容量：AC220V/2A，DC24V/2A |
| 通讯 | MODBUS-RTU协议，RS485传输距离≤1000米；RS232传输距离≤10米；信号传输率≤9.6kbps |
| 累积脉冲 | 输出为OC门集电极开路，电压VCC≤48v，电流Iz≤50mA |
| 电源 | |
| 电源 | DC20-29V，AC/DC100-240V 50/60Hz |
| 功耗 | ≤5W |
| 其它参数 | |
|
绝缘电阻 (输入/输出/电源之间) |
≥100MΩ（500VDC时） |
|
绝缘强度 (输入/输出/电源之间) |
1500Vrms（1 min，无火花） |
| 工作温度 | 0～50℃（无凝露、无结冰） |
| 相对湿度 | 25%～85%RH |
| 保存温度 | -10～60℃（无凝露、无结冰） |
| ①规格尺寸 | ②输入类型 | ||
| 代码 | 宽*高*深 | 代码 | 测量类型 |
|
A C D R |
160*80*142mm 96*96*142mm 96*48*142mm 80*80*115mm |
I V Hz E3P Z |
交流电流 交流电压 工频周波 三相平衡功率 综合电量集中显示 |
| ③输出类型（备注3） | |||
| 代码 | 输出类型(负载电阻RL) | ||
|
X 0 1 2 3 4 8 |
无输出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 特殊规格 |
||
| ④报警输出 | ⑤通讯输出 | ||
| 代码 | 报警限数 | 代码 | 电压范围 |
|
X 2 |
无输出 2限报警 |
X D1 D2 |
无输出 RS485通讯（Modbus RTU） RS232通讯（Modbus RTU） |
| ⑥累积脉冲输出 | ⑦供电电源 | ||
| 代码 | 累积脉冲输出 | 代码 | 供电范围 |
|
X P0 |
无输出 累积脉冲输出（适用于电能累积） |
A D |
AC100～240V (50/60Hz) DC 20～29V |
