虹润NHR-M31智能电压、电流变送器使用说明书
销售：数显仪表、无纸记录仪、过程校验仪、闪光报警器、继电器、隔离器、安全栅、智能温度变送器、电工仪表与转速表
NHR-M31-X-27/X-5/X-A NHR-M31-X-27/X-0/0-A NHR-M31-X-27/X-0/X-D
NHR-M31-X-28/X-0/0-D NHR-M31-Y-27/X-0/0-D

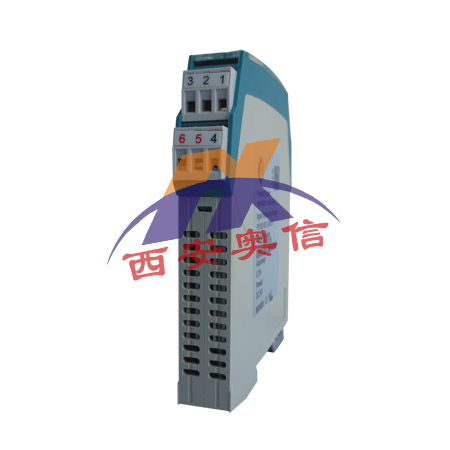

产品描述
NHR-M31将直流电压或电流信号经过隔离传送，转换成所需的信号给其它仪表。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的 稳定性和可靠性。可带液晶显示，通过红外轻触按键切换显示不同通道的参数，显示实时测量值、理论输出值、单位及通道号。
产品特点
单通道、双通道。
直流电压、电流输入。
模拟量、RS-485、继电器接点信号输出。
输入/输出/电源三隔离。
传输精度±0.2%。
模块化设计，体积小，功耗低。
全智能，数字化，可编程。
各端子可带电插拔，便于安装、维护。
标准的35mmDIN导轨卡式安装。
隔离器常用系列
NHR-M31系列智能电压/电流变送器
NHR-M32系列智能温度变送器
NHR-M33系列智能配电器
NHR-M34系列智能频率转换器
NHR-M35系列开关量转换器
NHR-M36系列智能数学运算器
NHR-M37系列隔离通讯转换器
NHR-M38系列智能高速隔离器
仪表选型
| 7 | 8 | 9 | 10 | 11 | 12 | ||||||||||||
| M3 系列智能电压/电流变送器 NHR-M31 | - | □ | - | □ | / | □ | - | □ | / | □ | - | □ | |||||
| 位 | 规格 | 注释 |
| | ↓ X Y |
| | | | | | | ↓ □ |
/ |
| | | | | | | ↓ □ |
| | | | | | | | | | | | | | | | | | | ↓ □ |
/ |
| | | | | | | | | | | | | | | | | | | ↓ □ |
| | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ A D |
|||||||
| 7 | <显示方式> | ||||||||||||||||
| 无显示 | |||||||||||||||||
| 液晶显示 | |||||||||||||||||
| 8/9 | <输入> | ||||||||||||||||
| 通道I/通道II(从列表中选择代码) | |||||||||||||||||
| 代码 | 类型 | 代码 | 类型 | ||||||||||||||
| 25 | 0-20mA | 31 | 0-10V(不可切换) | ||||||||||||||
| 26 | 0-10mA | 32 | 0-10mA开方 | ||||||||||||||
| 27 | 4-20mA | 33 | 4-20mA开方 | ||||||||||||||
| 28 | 0-5V | 34 | 0-5V开方 | ||||||||||||||
| 29 | 1-5V | 35 | 1-5V开方 | ||||||||||||||
| 30 | -5-5V | X | 通道II无输入时选择 | ||||||||||||||
| 10/11 | <输出> | ||||||||||||||||
| 输出I/输出II(从列表中选择代码) | |||||||||||||||||
| 代码 | 类型 | 代码 | 类型 | ||||||||||||||
| X | 无输出 | 4 | 0-20mA | ||||||||||||||
| 0 | 4-20mA | 5 | 0-10V(不可切换) | ||||||||||||||
| 1 | 1-5V | K1 | 继电器接点(***于输出II) | ||||||||||||||
| 2 | 0-10mA | D1 | RS485通迅(***于输出I) | ||||||||||||||
| 3 | 0-5V | (Modbus RTU) | |||||||||||||||
| 12 | <电源> | ||||||||||||||||
| AC100-265V，50/60Hz | |||||||||||||||||
| DC24V （±10%） | |||||||||||||||||
