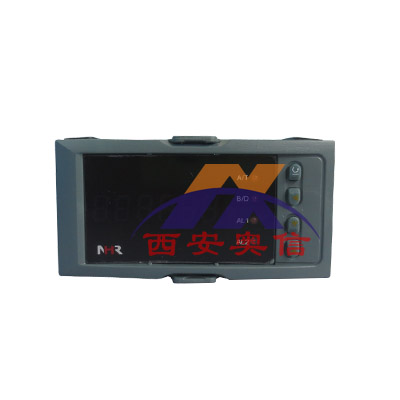

计时器NHR-2200D-X/1/X/Y-A 虹润定时器NHR-2100
产品介绍
NHR-2100/2200系列定时器/计时器采用全自动贴片封装工艺，具有很强的抗干扰能力，并具有多种输出功能和控制功能，广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域。
产品特点
6位LED数码显示，显示范围宽，并且显示亮度可以调整。
具备递增和递减两种计时方式。
具备“定时报警”、“计时报警”功能，带LED报警灯指示；计时报警时，可选200mS脉宽同步输出，同时仪表将自动清零且停止报警，并重新开始计时。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
具备仪表按键启动、停止、清零功能操作，也可外接启动、停止、清零功能按钮。
输出、电源、通讯相互之间采用光电隔离技术。
具备多种外形尺寸及样式供用户选择。
技术参数
| 输入 | |
| 测量范围 | 0～999999 |
| 测量精度 | 10ms |
| 输出 | |
| 报警输出 | 继电器，容量：AC220V/2A，DC24V/2A |
| 通讯 | MODBUS-RTU协议，RS485传输距离≤1000米；RS232传输距离≤10米；信号传输率≤9.6kbps |
| 电源 | |
| 电源 | DC20-29V，AC/DC100-240V 50/60Hz |
| 功耗 | ≤5W |
| 其它参数 | |
|
绝缘电阻 (输入/输出/电源之间) |
≥100MΩ（500VDC时） |
|
绝缘强度 (输入/输出/电源之间) |
1500Vrms（1 min，无火花） |
| 工作温度 | 0～50℃（无凝露、无结冰） |
| 相对湿度 | 25%～85%RH |
| 保存温度 | -10～60℃（无凝露、无结冰） |
| ①规格尺寸 | ②脉宽输出 | ||
| 代码 | 宽*高*深 | 代码 | 分度号（测量范围） |
|
A C D |
160*80*110mm（横式） 96*96*110mm（方式） 96*48*110mm（横式） |
X F |
无接口 200mS脉宽输出接口 |
| ③报警输出 | ④通讯输出 | ||
| 代码 | 输出类型（负载电阻RL） | 代码 | 通讯接口（通讯协议） |
| 1 | 1路报警 |
X D1 D2 |
无l输出 RS485通讯（Modbus RTU） RS232通讯（Modbus RTU） |
| ⑤外部事件输入 | ⑥供电电源 | ||
| 代码 | 数字量输入接口 | 代码 | 电压范围 |
|
X Y |
无外接按钮 外接启动、停止、清零按钮 |
A D |
AC/DC100～240V，(50/60HZ) DC20～29V |
