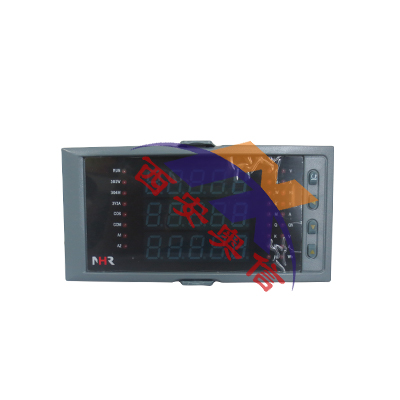

虹润多功能三相电量表NHR-3300C-ZO-0/0/X/X/X/D1/X/X-A | ||||
| 出品单位：西安奥信自动化仪表有限公司 | |||||
| 联系电话：029-86691808 86691828 | |||||
| 传 真：029-86691808 | |||||
在线客服：
|
虹润多功能三相电量表NHR-3300C-ZO-0/0/X/X/X/D1/X/X-A
销售：数显仪表、无纸记录仪、过程校验仪、闪光报警器、继电器、隔离器、智能温度变送器、电工仪表与转速表
NHR-3300A-E3P-X/X/X/X/X/D1/X/X-A NHR-3300C-Z0-X/X/X/P0-X-A NHR-3300C-Z0-0/X/X/X-X/D1/X/X-A
产品描述
NHR-3300系列三相综合电量表采用工业级元器件，所有与外界的连接都做了电气隔离，内置抗雷击保护电路和电源滤波器。专业的EMC设计，对装置输入电源、模拟和数字电源进行实时的监测，保证了其运行的可靠性。产品广泛应用于分布式电力监控系统、变电站综合自动化系统、无人值守变电站、低压智能配电系统、智能型开关柜/配电盘、智能型箱变及楼宇自动化系统的数据采集。
产品特点
三屏五位LED数码显示。
可直接采集三相交流电压、三相交流电流信号，将其转化为三相有功功率、三相无功功率、三相视在功率、三相功率因数、三相工频周波、三相谐波及四象限电能的测量
具有模拟量输出、通讯输出和累积电能脉冲输出功能可选。
具有两路或四路开关量输入可选，用于监测断路器运行状态、继电保护等状态量信号。
具有上下限报警功能，带LED报警灯指示。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
技术参数
| 输入 | |
| 输入信号 | 交流电压：100V/250/300V/400V/500V，500V以上由电压互感器转换为100V电压输入 |
| 交流电流：1A/2A/3A/4A/5A，5A以上由电流互感器转换为5A电流输入 | |
| 输出 | |
| 输出信号 | 4-20mA，0-10mA，0-20mA，1-5V，0-5V |
| 输出负载 | 电流型≤500Ω，电压型≥250KΩ |
| 报警输出 | 继电器，容量：AC220V/2A，DC24V/2A |
| 通讯 | MODBUS-RTU协议，RS485传输距离≤1000米；RS232传输距离≤10米；信号传率≤9.6kbps |
| 累积脉冲 | 输出为OC门集电极开路，电压VCC≤48V，电流Iz≤50mA |
| 电源 | |
| 电源 | DC20-29V，AC/DC100-240V 50/60Hz |
| 功耗 | ≤5W |
| 其它参数 | |
|
绝缘电阻 (输入/输出/电源之间) |
≥100MΩ（500VDC时） |
|
绝缘强度 (输入/输出/电源之间) |
1500Vrms（1 min，无火花） |
| 工作温度 | -10～50℃（无凝露、无结冰） |
| 相对湿度 | 25%～85%RH |
| 保存温度 | -10～60℃（无凝露、无结冰） |
| ①规格尺寸 | ②输入类型 | ||
| 代码 | 宽*高*深 | 代码 | 测量类型 |
|
A C |
160*80*130mm 96*96*130mm |
I V W Ep E3P War Eq VA Es COS Hz Har |
三相交流电流 三相交流电压 三相有功功率 三相有功电能 三相有功平衡功率 三相无功功率 三相无功电能 三相视在功率 三相视在电能 三相功率因数 三相工频周波 三相谐波 |
| ③输出类型 | |||
| 代码 | 输出类型(负载电阻RL) | ||
|
X 0 1 2 3 4 8 |
无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 特殊规格 |
||
| ④报警输出 | ⑤通讯输出 | ||
| 代码 | 报警路数 | 代码 | 通讯接口(通讯协议) |
|
X 2 |
无输出 2限报警 |
X D1 D2 |
无输出 RS485通讯(Modbus) RS232通讯(Modbus) |
| ⑥累积脉冲输出 | ⑥供电电源 | ||
| 代码 | 累积脉冲输出 | 代码 | 电压范围 |
|
X PO |
无输出 累积脉冲输出 |
A D |
AC100～240V （50/60Hz） DC20～29V |
