虹润仪表 NHR-7610 液晶热冷量积算控制仪
产品描述
NHR-7610-A-X-A-D1 液晶热(冷)量积算控制仪/记录仪针对现场温度、流量等各种 信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于水暖等供热系统及空调计量热交换系统，对传热、传质实现在线计 量，从而为企业能源管理、能源消耗计量、技术经济提供依据。

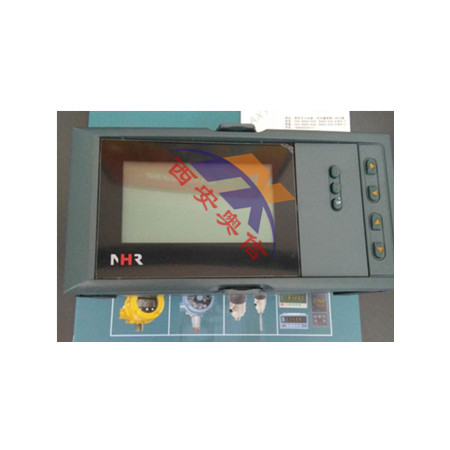

仪表面板
160*80mm(A型) 80*160mm(B型) 96*96mm(C型)

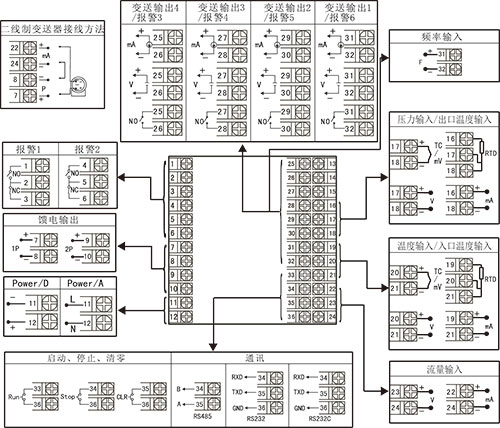

接线图
仪表选型
NHR-7610 -□-□-□-□
热（冷）量积算控制仪 ① ② ③ ④
NHR-7610 -□R-□-□-□
热（冷）量积算记录仪 ① ② ③ ④
| ①规格尺寸 | ②报警输出（备注1） | ||
| 代码 | 宽*高*深 | 代码 | 报警通道(继电器接点输出) |
|
A B C |
160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式） |
X 1 2 3 4 5 6 |
无输出 1限报警 2限报警 3限报警 4限报警 5限报警 6限报警 |
| ③供电电源 | |||
| 代码 | 电压范围 | ||
|
A D |
AC/DC 100～240V(AC/50-60Hz) DC 20～29V |
||
| ④附加功能(以下功能可全选，用“/”隔开，不选功能可省略) | |||
| 变送输出(备注1) | 通讯输出 | ||
| 代码 | 输出通道 | 代码 | 通讯接口(通讯协议) |
|
1 2 3 4 |
1路变送输出 2路变送输出 3路变送输出 4路变送输出 |
D1 D2 D3 |
RS-485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU） RS232C打印接口 |
| 馈电输出 | |||
| 代码 | 馈电输出（输出电压) | ||
|
1P 2P |
1路馈电输出 2路馈电输出 如“2P（12/24）”表示***路12V,第二路24V馈电输出。 |
||
| 适用于带记录的仪表 | |||
| USB转存功能 | 扩展功能 | ||
| 代码 | 转存功能 | 代码 | 扩展功能 |
| U | USB卡转存（配1GB U盘） | SD | SD卡扩展（容量8GB） |
