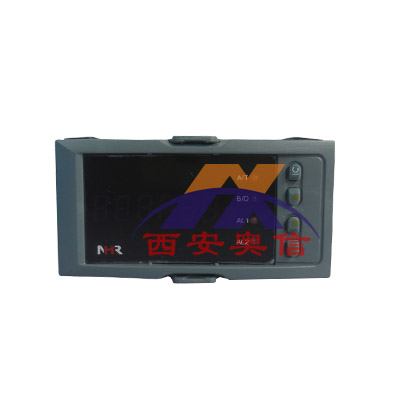

NHR-2300数显计数器 虹润NHR计数器NHR-2300D-2/X/2/X/X/Y3/X-A
NHR-2300C-1/X/1/X/X/X/X-A NHR-2300D-2/X/2/X/X/Y3/X-A
产品描述
NHR-2300C计数器采用全自动贴片封装工艺，具有很强的抗干扰能力，并具有多种输出功能和控制功能，多种计数模式，广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域。
产品特点
6位LED数码显示，显示范围宽，并且显示亮度可以调整。
具有A、B两路计数输入，并还可带两路外部事输入。
计数频率可达20KHz。
具备“上下限报警”、“延时报警”、“报警延时复位”功能，带LED报警灯指示。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
具备仪表按键清零功能。
具备仪表上电复位状态设置功能。
输出、电源、通讯相互之间采用光电隔离技术。
具备多种外形尺寸及样式供用户选择。
面板轻触式按键设置，参数设置断电*保存。
技术参数
| 输入 | |
| 输入信号 | 0～20KHz |
| 测量精度 | ±1个脉冲 |
| 测量范围 | 0～999999 |
| 输出 | |
| 输出信号 | 4-20mA，0-10mA，0-20mA，1-5V，0-5V |
| 输出负载 | 电流型≤500Ω，电压型≥250KΩ |
| 报警输出 | 继电器，容量：AC220V/2A,DC24V/2A |
| 通讯 | MODBUS-RTU协议，RS485传输距离≤1000米；RS232传输距离≤10米；信号传输率≤9.6kbps |
| 电源 | |
| 电源 | DC20-29V，AC/DC100-240V 50/60Hz |
| 功耗 | ≤5W |
| 其它参数 | |
|
绝缘电阻 (输入/输出/电源之间) |
≥100MΩ（500VDC时） |
|
绝缘强度 (输入/输出/电源之间) |
1500Vrms（1 min，无火花） |
| 工作温度 | 0～50℃（无凝露、无结冰） |
| 相对湿度 | 25%～85%RH |
| 保存温度 | -10～60℃（无凝露、无结冰） |
| ①规格尺寸 | ②输入通道 | ||
| 代码 | 宽*高*深 | 代码 | 输入通道数 |
|
A C D |
160*80*110mm（横式） 96*96*110mm（方式） 96*48*110mm（横式） |
1 2 |
A路输入 A/B两路输入 |
| ③变送输出 | ④报警输出 | ||
| 代码 | 输出类型 | 代码 | 报警路数 |
|
X 0 1 2 3 4 8 |
无输出 4～20mA 1～5V 0～10mA 0～5V 0～20mA 特殊规格 |
X 1 2 |
无输出 A路报警 A/B两路报警 |
| ⑤通讯输出 | ⑥外部事件输入 | ||
| 代码 | 通讯接口（通讯协议） | 代码 | 外部事件输入 |
|
X D1 D2 |
无输出 RS485通讯（Modbus RTU） RS232通讯（Modbus RTU） |
X Y1 Y2 |
无外部事件输入 外部事件输入1（可定制） 外部事件输入2（可定制） |
| ⑦外部清零 | ⑧馈电输出 | ||
| 代码 | 外部清零 | 代码 | 馈电输出（输出电压） |
|
X Y3 |
无外部清零 外部清零 |
X P |
无输出 馈电输出如“P(24)” 表示24V馈电输出 |
| ⑨供电电源 | |||
| 代码 | 电压范围 | ||
|
A D |
AC/DC100～240V，(50/60HZ) | ||
